產品簡介

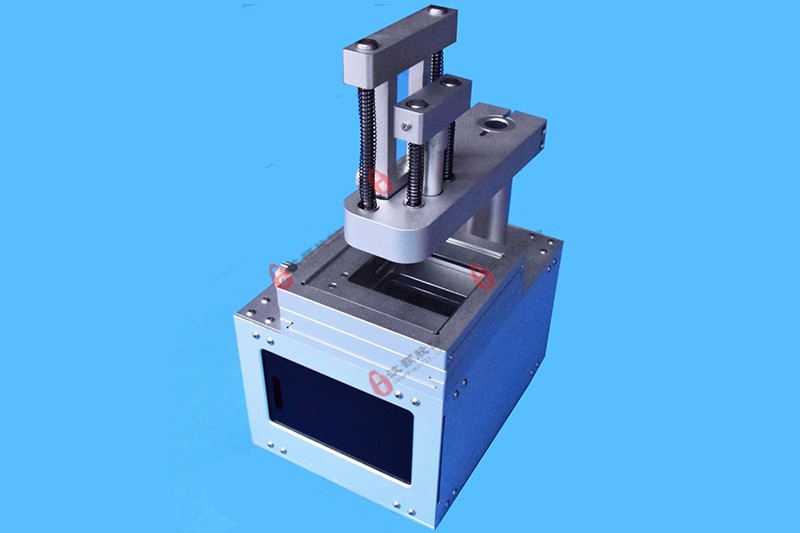

WH-CP-01型PDMS切割打孔一體機是把對PDMS進行切割、打孔工序，集成在一臺設備上完成。通過高清彩色工業相機在電腦顯示上成像觀察，配合調節XY軸滑臺，提高PDMS打孔和切割位置的準確性。

切割打孔機一體機同時具備PDMS等軟質芯片切割和打孔兩項功能，該款產品將打孔刀頭和切割刀片分別固定在儀器上部，刀片與刀頭高度可調節，按壓手柄可實現垂直打孔和裁切芯片。尤其重要的是，儀器配置了顯微鏡，將打孔與切割的區域局部放大，在X-Y軸微調裝置輔助下，實現精確切割與定位打孔，切割打孔一體機采用機械結構設計，具有省力，對準較方便，減少切割不齊，切割邊出現毛刺等幾率。

技術參數

針頭外徑規格：0.7/0.8/0.9/1.07/1.26/1.47/1.66/1.8/2.1/2.4/2.8/3.0/3.45/4mm；

刀片切割尺寸范圍：60*60mm；

刀片切割厚度范圍：＜10mm；

針頭打孔厚度范圍：＜13mm；

相機組件放大倍數：30倍；

外形尺寸：260(L)*200(W)*416.5(H)；

重量：7.0kg；

工作環境: 溫度5℃-40 ℃，相對濕度＜80 %；

圖解特性

1：切割組件 2：打孔組件 3：微調平臺 4：設備箱體 5：相機組件

點擊下載說明書

放置及安裝

3.1放置

（1）此設備應放置在穩固的水平操作臺上，應保證PDMS切割打孔一體機處于平穩狀態。

（2）此設備應放置在通風、干燥、無腐蝕性氣體、無大量塵埃的潔凈環境中使用。設備應遠離高溫及蒸汽，避免暴露在陽光下直射。

3.2安裝

將USB數據線連接電腦。電腦安裝AMCAP應用軟件。

附表：打孔針頭選型表

*注：如需要更大尺寸的打孔針頭，選我們另外一臺專用儀器：臺式打孔機（區間從2.0mm---10MM，臺式打孔器可根據用戶不同需求定制化大尺寸打孔針頭，如：加大至14mm）
