1.磁珠等磁性粒子定向移動設備產品簡介

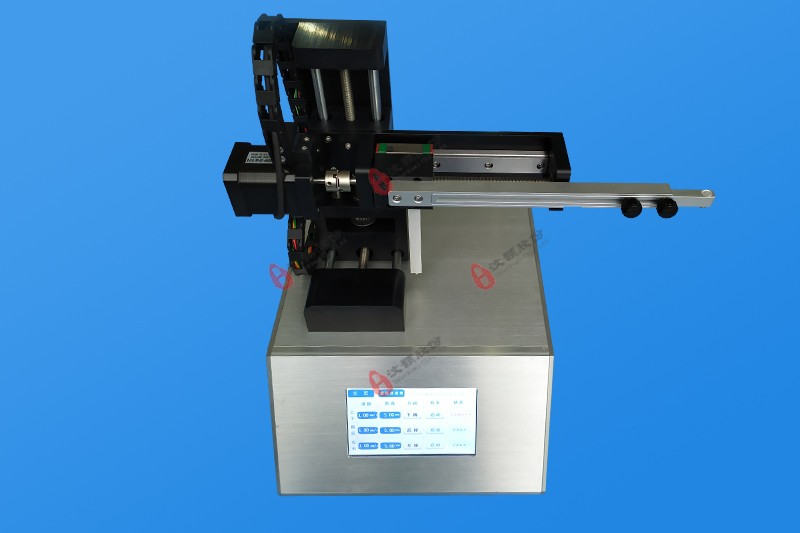

磁場三維移動平臺（WH-MFM-03）是汶顥股份自主研發的針對微流控芯片實驗室開發的一種移動平臺。該設備具有精密、穩定、抗干擾能力強等特點，使用方便，操作簡單，全觸屏設置與操作，在主界面輸入相關參數，即可實現X-Y-Z三個維度的精準移動。工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

在生化實驗中，需要利用外置磁場的移動，來實現磁珠等磁性粒子的定向移動，針對這一需求，汶顥股份自主開發了這款磁場三維移動平臺，也適合磁珠在微流控芯片中的定向移動。具有操作簡單、全觸摸設置與操作、移動精準等特點，可實現磁性粒子在X-Y-Z三個維度方向的任意移動。

X-Y-Z三個維度方向可分別進行運動參數的設定，包括移動速度、距離、方向，以及啟/停操作；垂直方向（Z軸方向）可設定最低點，以防止向下移動時擠壓微流控芯片；移動平臺在各個方向移動時，隨時可以按鍵停止運動任務。

該設備用于在液體媒介中移動具有特定結合的磁性粒子，例如磁珠。可用于生物采樣分析領域如分子診斷及核酸分析等，包括核酸、蛋白質、抗體等的生物分子的生化反應中磁性粒子或柱子移動。

磁性粒子：任何合適形式的磁性物質的粒子，磁性物質包括持磁性、反磁性、順磁性、超順磁性、鐵磁等磁場中產生磁極子的任何形式的磁性，無論是永久性的還是暫時性的。

2.磁珠等磁性粒子定向移動設備技術參數

    工作模式：上升、下降、前移、后移、左移、右移；

    維度：3維；

    最大行程：前后80mm、左右85mm、上下30mm；

    磁鐵尺寸：M5×6mm；

    行程分辨率：0.078 um；

    線速度設置范圍：0.01mm/s－5mm/s；

    每次運行距離設置范圍：0.01mm-99.99mm；

    控制精度：≤±0.5%（行程≥最大行程的 30%時）；

    設置方式：全觸屏設置；

    顯示方式：5寸彩色液晶屏；

    重量：8.5 kg；

    工作電壓：AC 220V±10V/50HZ；

    外形尺寸：318×280×390 mm（長×寬×高）；

    工作環境：溫度 0℃－40 ℃，相對濕度＜80%。

3.磁珠等磁性粒子定向移動設備特征圖解

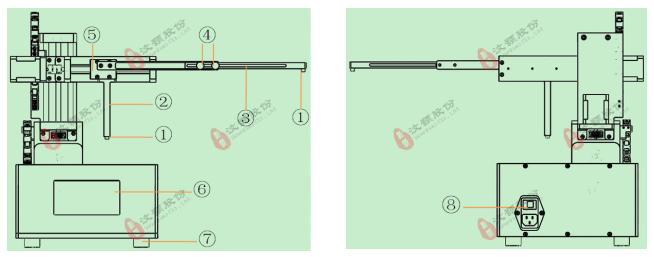

    （1）N35釹鐵硼磁鐵；（2）懸臂；（3）調節臂；（4）緊固旋鈕；（5）推塊；（6）顯示屏（7）底腳；（8）開關插座。

移動平臺示意圖

    *注：懸臂②和調節臂③可根據實際情況選擇使用，若在本設備上進行操作，可只選用懸臂②，若與顯微鏡配合使用，可選用調節臂③。通過緊固旋鈕，可手動調節臂的伸出長度。

4.磁珠等磁性粒子定向移動設備操作界面說明

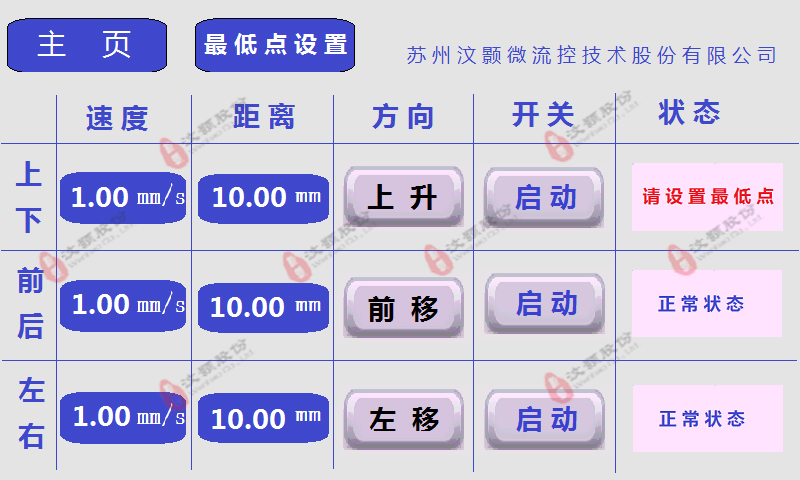

    打開電源，進入系統主界面（如下圖）。

    設備運行前，須先設置最低點，以保護微流控芯片不被壓壞；最低點設置完成后，系統默認上升移動最大行程為30mm。

    若需要了解詳細信息可咨詢我司客服索取產品說明書！

     設備用途包括：微流控芯片磁操控分選
