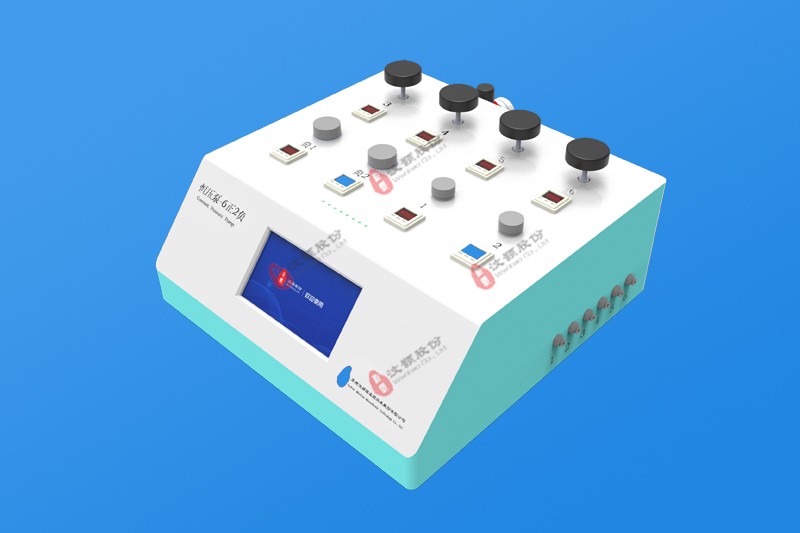

WH-PMPP-62恒壓泵6正2負
- 型號WH-PMPP-62
- 模式壓力驅動泵
WH-PMPP-62型恒壓泵是汶顥股份自主研發的8通道壓力控制系統，該系統主要由6路正壓控制通道開關和2路負壓控制通道開關組成。系統具有高精度、性能穩定、抗干擾能力強、多壓力范圍可選等優點，被廣泛用于長期可控氣體、液體輸送領域，適用于微流控芯片進樣、化學反應進樣以及長時間的藥物注射等領域。儀器配有超大觸摸式顯示屏，操作更為簡單方便。
1. 簡介
WH-PMPP-62型恒壓泵是汶顥股份自主研發的8通道壓力控制系統，該系統主要由6路正壓控制通道開關和2路負壓控制通道開關組成。系統具有高精度、性能穩定、抗干擾能力強、多壓力范圍可選等優點，被廣泛用于長期可控氣體、液體輸送領域，適用于微流控芯片進樣、化學反應進樣以及長時間的藥物注射等領域。儀器配有超大觸摸式顯示屏，操作更為簡單方便。
WH-PMPP-62型恒壓泵主要通過調壓閥用于對氣體壓力的控制，可以獨立控制8個通道的開關以及內部氣體的氣壓，并且通過氣體壓力控制流體的流量或者流速。
1.1 恒壓泵參數
2外形尺寸：540×450×230mm；
2顯示屏：7寸觸摸式顯示屏；
2通道數量：6個正壓通道+2個負壓通道；
2通道控制點：8個；
2控制方式：各通道開啟和關閉的時間可以單獨控制；
2循環次數：0~65535次；
2時長范圍：0.0~6553.5s；
2輸入氣源壓力：≤7bar
2正壓壓力范圍：10Kpa~0.4Mpa（標準）、0~70Kpa、0~13Kpa；
2負壓壓力范圍：-100Kpa~-1Kpa；
2正壓精度：三組正壓范圍對應1Kpa、0.3Kpa、0.1Kpa；
2負壓精度：1Kpa；
2每個通道獨立壓力控制；
2按鍵使用壽命：一百萬次左右；
2電源：AC220V/50HZ；
2溫度范圍：5~50℃；
2濕度范圍：20~80%；
2重量：23kg。
1.2 圖形界面特點
2實時壓強及電磁閥開關狀態的調控與監視；
2多通道電磁閥開關程控；
2多通道電磁閥步進式程控；
2功能程序可自行編輯。
2.

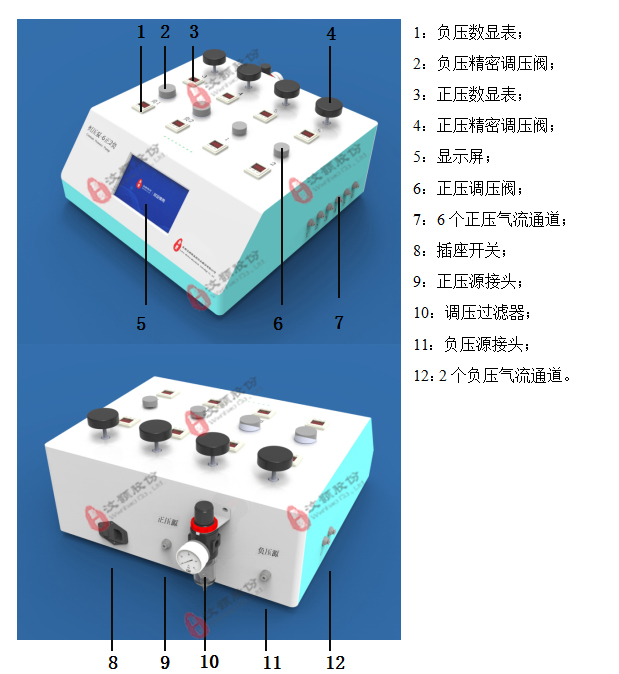

特征圖解
注意：如果氣壓需要大于0.4Mpa，請確保主輸入氣壓足夠大的情況下（小于0.7Mpa），調節調壓過濾器增大輸入氣壓；一般情況下，調壓過濾器設定氣壓為0.4Mpa；

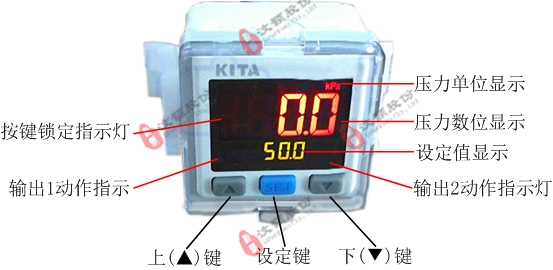

壓力數顯表
3. 裝箱清單
單位 | 數量 | |
正負壓恒壓泵 | 臺 | 1 |
空氣壓縮機 | 臺 | 1 |
無油真空泵 | 臺 | 1 |
電源線 | 根 | 1 |
?4出氣管 | M | 10 |
?6進氣管 | M | 3 |
質檢報告 | 份 | 1 |
合格證 | 份 | 1 |
保修卡 | 份 | 1 |
說明書 | 份 | 1 |
4.可選配件
進樣瓶支架（2ml，5ml，20ml，60ml） |
進樣瓶（2ml，5ml，20ml，60ml） |
?0.9，?1.6，?4（PTFE）進樣管 |
5.壓力測試數據
正壓通道 | 第1通道 | 第2通道 | ||||||||||||||||
壓力設置（KPa） | 10 | 20 | 30 | 50 | 70 | 100 | 200 | 300 | 400 | 10 | 20 | 30 | 50 | 70 | 100 | 200 | 300 | 400 |
壓力顯示（KPa） | 10~11 | 20~21 | 30~31 | 50~51 | 70~71 | 100~101 | 200~201 | 300~301 | 400~401 | 10~11 | 20~21 | 30~31 | 50~51 | 70~71 | 100~101 | 200~201 | 300~301 | 400~401 |
檢測結果 | 壓力范圍為10Kpa~0.4Mpa；精度在±1Kpa范圍內。 | |||||||||||||||||
正壓通道 | 第3通道 | 第4通道 | ||||||||||||||||
壓力設置（KPa） | 0.3 | 0.5 | 1 | 3 | 5 | 10 | 30 | 50 | 70 | 0.3 | 0.5 | 1 | 3 | 5 | 10 | 30 | 50 | 70 |
壓力顯示（KPa） | 0.3~0.4 | 0.4~0.5 | 0.9~1.0 | 2.8~3.0 | 4.9~5.1 | 9.9~10.1 | 29.8~30.1 | 49.9~50.0 | 69.8~70.0 | 0.3~0.4 | 0.4~0.5 | 0.9~1.0 | 2.9~3.0 | 4.9~5.1 | 10.0~10.1 | 30.0~30.1 | 49.9~50.0 | 69.8~70.0 |
檢測結果 | 壓力范圍為0~70Kpa；精度在±0.2Kpa內。 | |||||||||||||||||
正壓通道 | 第5通道 | 第6通道 | ||||||||||||||||
壓力設置（KPa） | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 3 | 5 | 10 | 13 | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 3 | 5 | 10 | 13 |
壓力顯示（KPa） | 0.1~0.2 | 0.2~0.3 | 0.4~0.5 | 0.6~0.7 | 1.0~1.1 | 3.0~3.1 | 5.0~5.1 | 9.9~10.0 | 12.9~13.0 | 0.1~0.2 | 0.2~0.3 | 0.5 | 0.7 | 1.0~1.1 | 3.0~3.1 | 5.0~5.1 | 10 | 12.9~13.0 |
檢測結果 | 壓力范圍為0~13Kpa；精度在±0.1Kpa內 | |||||||||||||||||
負壓通道 | 負1通道 | 負2通道 | ||||||||||||||||
負壓設置（KPa） | -85 | -50 | -30 | -10 | -7 | -5 | -3 | -1 | / | -85 | -50 | -30 | -10 | -7 | -5 | -3 | -1 | / |
負壓顯示（KPa） | -84.4 | -49.3 | -29.1 | -9.5 | -7 | -4.9 | -2.9 | -0.9 | / | -84.6 | -49.4 | -29.4 | -9.6 | -7.1 | -4.7 | -3.1 | -0.9 | / |
檢測結果 | 使用小型無油真空泵，真空范圍為-85Kpa~-1Kpa；精度在±1Kpa內 | |||||||||||||||||
5. 6正2負壓力泵視頻指導
