一、簡介

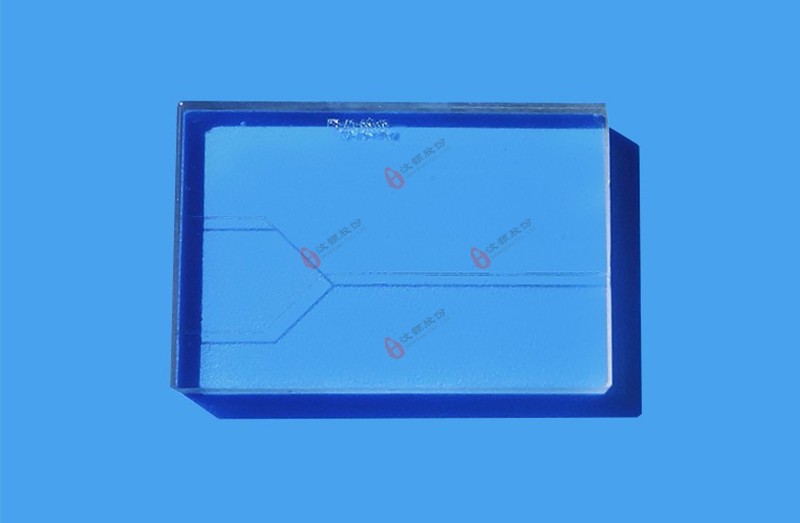

標準層流芯片是一款玻璃微流控芯片，應用于兩相液體接觸和平行層流間的分子擴散，可在微米尺寸下觀察芯片通道中流體流動。

我公司根據客戶需求可提供不同通道深度和寬度的芯片，此款芯片適用我公司開發的WH-CF-01橫款夾具。

Y型層流：流道寬度150/200 深度50μm 層流長度20/30mm 角度30°/45°。

點擊下載專利證書>>

二、優點

?通道表面光滑；

?可承受的溫度和壓力范圍廣；

?化學相容性好；

?易連接或拆卸；

?透光性好；

?體積小，質量輕，便攜性強。

三、規格

說明：W：寬度；L：長度；D：深度；H：高度

四、芯片通道幾何圖

五、流動特性

       在平行流動區域不同的分散速率可進行精確控制，下面是在不同的流速時兩相（水與FITC）水溶液擴散流動的一些照片（注射泵推動）。

另外，對于擴散混合情況，列舉一種流速進行說明，即水相與FITC兩相溶液流速同為100 μL/h時，Y型芯片交叉口距離L不同時，擴散混合情況如下圖所示，在距離L在0.7cm兩相溶液開始擴散，到1cm以上界面有明顯的下移，1.5cm時界面不明顯。
