標準芯片和夾具配合使用，方便樣品導入和實驗觀察，夾具與芯片連接簡單、操作方便，并解決了宏觀流體和微觀流體接口的問題。汶顥提供一系列標準微流控芯片，包括玻璃、PMMA、PDMS等材質，并配備相應的夾具，可以應用于液滴發生、高效混合、細胞培養、濃度梯度、流體剪切、化學合成、細胞計數、藥物篩選等科研領域。

夾具包括：

1、橫款標準夾具（具有8個液體進出口，適用于各種微流控單元操作，尤其適合微液滴的形成和收集等操作）；

2、豎款標準夾具（具有4個液體進出口，功能和上述橫款夾具一致，體積更小）；

3、硬質芯片可逆封合夾具（采用可逆方式封合玻璃/玻璃、玻璃/PMMA、PMMA/PMMA芯片，操作方便，外緣形狀符合顯微鏡頭觀測，可以配合熒光顯微鏡使用，適合硬質芯片在生化檢測領域的應用）；

4、PDMS芯片可逆封合夾具（采用可逆方式封合PDMS/玻璃芯片，操作簡單，成本低）；

5、微液滴形成收集夾具（微液滴產生、收集、固化、分析模塊于一體，適合針對于微液滴、微囊的的批量收集和分析）；

6、C型硬質芯片夾具（可逆連接硬質微流控芯片，避免傳統PEEK接頭連接膠水的引入，連接方便，可逆操作）；

7、“芯片-膜-芯片”三明治結構夾具（可逆連接“芯片-過濾膜-芯片”的三明治結構，應用包括兩相液體的分離，溶液過濾，電化學領域以及輔助定量進樣等）；

8、光學微調架（通過微調架解決微流體實驗過程中，觀測目標小而不易捕捉的問題）。

下面，以三款代表性夾具為例，介紹一下汶顥開發夾具的特點和應用領域。

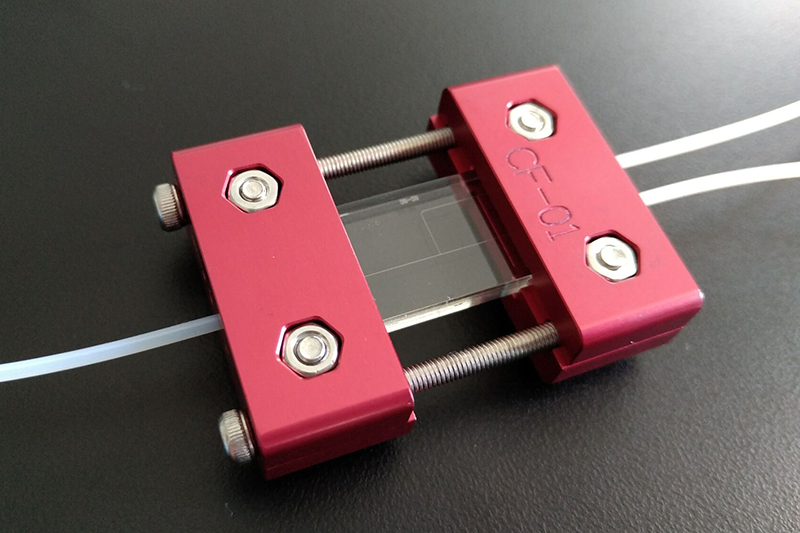

橫款標準夾具

橫款標準夾具提供了一種和標準尺寸的微流控芯片快速、可靠的連接方式。標準夾具通過改變螺釘長度，能夠配合一系列的標準玻璃微流控芯片使用。標準芯片厚度為4.0mm，寬度15.0mm，長度范圍15.0到120.0mm。配合標準夾具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。該款夾具尤其適應微液滴的形成和導出，解決了目前微液滴難以收集的問題，方便對微液滴的后期操控以及批量收集。

優勢

1、體積小，質量輕，便攜性強；

2、化學穩定性強，抗腐蝕；

3、配合小尺寸芯片使用，成本低；

4、溫度和壓力耐受范圍廣；

5、死體積??；

6、可以配合光學檢測系統，便于實驗觀察。

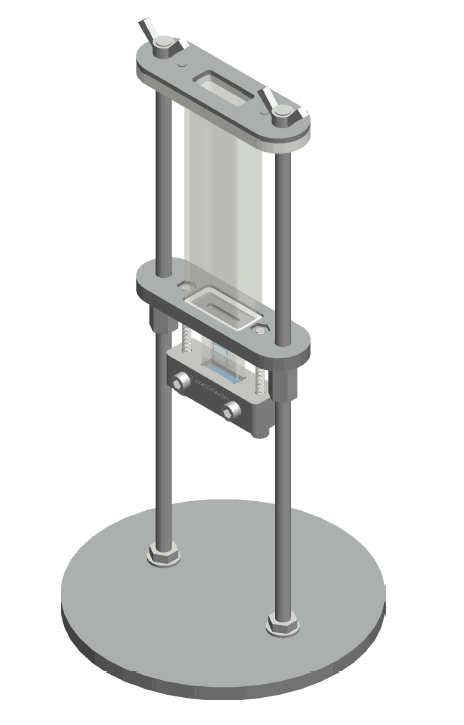

微液滴收集和固化夾具

微液滴收集和固化夾具是一款集液滴的產生、收集、固化、分析模塊于一體的裝置，是食品科學、藥物輸送、粒子合成等研究領域的理想系統。 配合標準玻璃微流控芯片使用，可產生直徑10-500 μm的微液滴，且單分散性小。微液滴收集和固化夾具中芯片與收集液直接接觸，產生的液滴從出口直接進入收集液中，避免了液體流動擾動和液滴融合，另外，可以在收集固化模塊選擇UV固化液滴，從而得到多功能的聚合物粒子。

優勢

1、夾具體積小，質量輕，便攜性強 ；

2、液滴產生直徑和速率可以調節；

3、液滴收集和后續操作方便；

4、石英收集槽可以配備UV固化模塊；

5、避免了液體流動擾動和液滴融合。

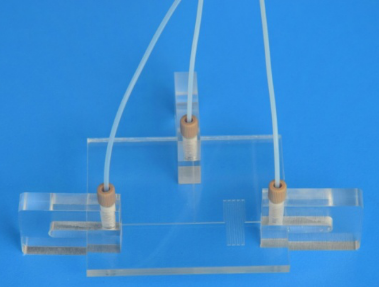

C型硬質芯片夾具

C型夾具提供了一種和固定厚度的硬質微流控芯片快速、可靠的連接方式。能夠配合一系列的固定厚度的硬質芯片使用，從而完成基于微流控芯片的單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。

優勢

1、連接方便，避免了膠水粘結劑的使用；

2、移位方便，便于觀測；

3、根據芯片厚度等特點定制加工；

4、可重復使用；

5、成本較低。
