微流控系統，指的是集微流體的驅動、操控、監測、反應、檢測與分析等功能于一體的實驗平臺，常規來講，一個微流控系統應包含以下幾個子系統：

1.流體驅動子系統。

2.過程監測及控制子系統。

3.微流控芯片。

4.檢測分析子系統。

下圖為PLGA（聚乳酸-羥基乙酸共聚物）微球制備微流控系統的實物連接圖，可輔助理解微流控系統的概念。

流體驅動子系統

此部分通常由微流體驅動泵組成。

壓力泵、注射泵和蠕動泵是最常用的微流體驅動泵，可滿足多種微流控應用需求，其中，壓力泵常用于高精度高穩定性微流體進樣（如液滴制備），注射泵常用于中等精度和高壓微流體進樣（如微流控石油驅替），蠕動泵常用于低精度大流量循環流體進樣。

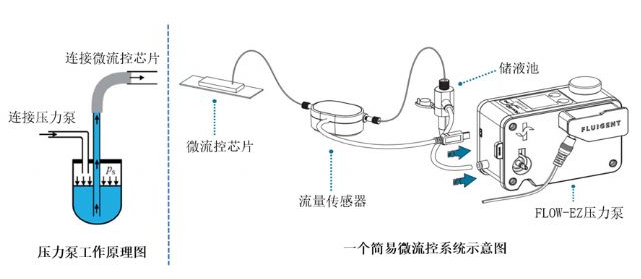

下圖展示了FLOW-EZ壓力泵工作原理和一個簡易微流控系統示意圖。

過程監測及控制子系統

此部分通常由流量傳感器和各種閥門組合而成。

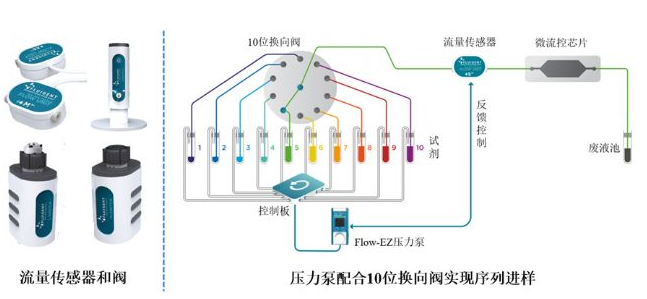

在此子系統中，即可實現流量的反饋控制，同時，結合閥門控制，也能實現流體的序列進樣、循環進樣和體積定量等多種流體操控，實例可參考下圖。

微流控芯片

微流控芯片為微流控系統中的核心部件，通常需在搭建微流控系統前，根據所研究應用設計微流控芯片，再根據芯片功能需求選擇所需的驅動源、閥以及顯微鏡和CCD等組件。

通常情況下，考慮到成本、實驗室環境以及時間等因素，可在標準微流控芯片、定制微流控芯片和搭建自己的芯片研發實驗室之間做出選擇。

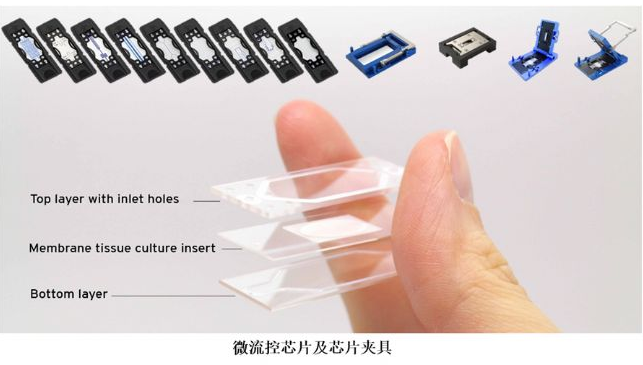

下圖為Micronit所研發的多種標準微流控芯片及其部分夾具展示。

檢測分析子系統

在細胞培養、細胞成像和石油驅替等多數應用中，需要對微流控芯片上反應進行觀察、記錄及分析等操作，而這些微反應是肉眼不可見的，需要使用高速CCD，顯微鏡或光譜儀等高精度設備對實驗現象進行檢測、數據采集及分析。

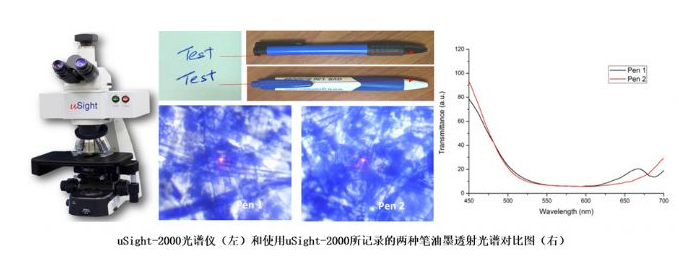

下圖展示了一種微米級光譜儀，以及其所記錄的數據和數據分析。

在搭建微流控系統時，我們可以選擇功能比較齊全、適配性較高的通用型微流控綜合實驗平臺，但在更多時候，針對不同應用，尤其是微流控領域的嶄新應用，我們更需要一個極具性價比的定制微流控系統解決方案。
