標準芯片橫款夾具(WHCF-01)

標準夾具提供了一種和標準尺寸的微流控芯片快速、可靠的連接方式，我公司生產的標準夾具，通過改變螺釘長度，能夠配合一系列的標準芯片使用。標準芯片厚度為4.0mm，寬度15.0mm，長度范圍15.0到120.0mm。客戶可以訂購標準或者定制芯片，配合標準夾具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。

標準夾具使用優勢

1)   體積小，質量輕，便攜性強；

2)   化學穩定性強，抗腐蝕；

3)   配合小尺寸芯片使用，成本低；

4)   溫度和壓力耐受范圍廣；

5)   死體積小；

6)   可以配合光學檢測系統，便于實驗觀察。

規格

標準組件配件

裝配過程

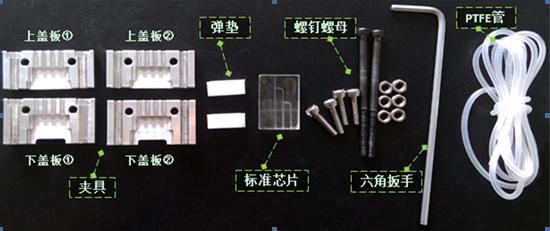

1.裝配材料

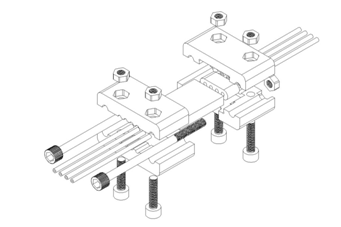

2.裝配圖

3.組裝步驟

1)   將PTFE管插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在下蓋板對應位置上。

2)   將上下蓋板位置調整好，用螺釘固定住。

3)   將標準芯片放置在兩套夾具之間，擰上螺絲，并調整芯片位置，最后用六角扳手擰緊底部四個螺釘。

4)   裝配側面兩個定位螺桿，用六角扳手擰緊側面兩個螺釘，夾具組裝完成。

使用注意事項：

1)   用六角扳手擰螺釘時，兩邊交替慢慢擰緊，防止夾碎芯片。

2)   實驗前試一下夾具是否漏水，如果漏水，繼續交替擰緊側面螺釘，直至不漏水為止。

3)   芯片使用完成后，請將側面的螺釘松開，防止芯片因為長期的應力作用剝落。
