微流控光纖芯片從結構上，大致可分為：

       ①雙邊植入光纖

       ②單邊植入光纖



       雙邊植入光纖：“雙邊植入光纖芯片在制作時，把兩根光纖纖芯準確對準并且與溝道垂直比較困難，但它在檢測時只需把通過光纖傳送的熒光信號經濾光片濾光后與光電倍增管相接即可。

       單邊植入光纖：單邊植入光纖芯片的制作過程比較簡單，但檢測步驟比較繁瑣，需要把芯片放在暗盒中并與光電倍增管或者光電二極管緊靠在一起，這樣會給操作帶來一定的不便。



       雙邊植入光纖

       日本的Serge camou等人制作微流控芯片

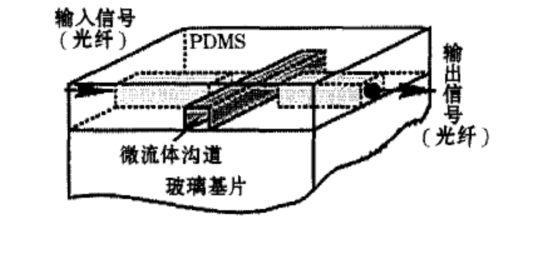

       在玻璃基板上制作好微流控溝道和光纖溝道的模具，然后在模具上澆注PDMS，當PDMS固化后去掉模具，就留下微流控溝道和光纖溝道，把經過處理的兩根光纖埋入光纖溝道中，最后把它與另一塊玻璃粘合 。



       單邊植入光纖

       單邊植入光纖芯片的制作也具有雙邊植入光纖的幾種方法，單邊植入的關鍵之處是檢測裝置及激發光源的不同。

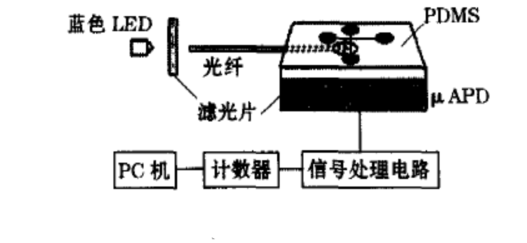

       國哈佛大學的Chabinyc M.L.等人用在模具上澆注PDMS的辦法把光纖單邊植入到芯片中 。

       它的關鍵之處是：在微流控溝道下端的PDMS中埋入了微型雪崩光電二極管，用來檢測熒光信號。

       單模光纖的優點：較長的使用壽命、極低的損耗、高質量的信號傳輸和最大的帶寬距離積。但光芯孔徑細，不易于對準，波導色散在單模光纖中的影響十分顯著。

       多模光纖的優點：使用較大的多模光纖纖芯半徑，可以很容易地將光功率注入光纖并且易于將相同的光纖連接在一起。
