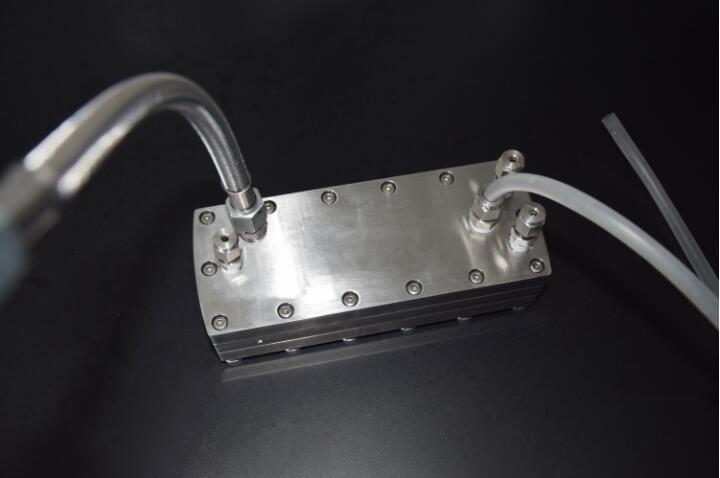

WH-IND M系列微混合器是汶顥股份自主研發的微通道混合器，享有自主知識產權，由于微混合器具有比表面積大、傳質傳熱效率高、安全性高、放大效應小等優點，相比傳統的管道靜態混合器，在反應放大和優化的過程中，具有更高重現性、穩定性、高效性。且在遇到堵塞工況的情況下，由于特殊的密封填料式設計，相比于傳統的管道靜態混合器，更容易清洗污垢及更換混合填料，作為微反應器中的一種特殊形式，微混合器能夠處理連續流動過程中很多其他設備無法處理的工藝。

微反應器應用領域：醫藥中間體、藥物合成、精細化工、農藥化學、特殊化學品、日用品工業、納米工業、藥物制劑、聚合物改性等。

可實現的工藝案例：

1、 邁克爾加成反應

2、 付-克烷基化反應

3、 羥醛縮合反應（乙醇鈉）

4、 磺化反應、硝化反應

5、 重氮化反應、疊氮化反應

          6、無溶劑反應、30%的液液相反應（大概率）

設備及配件說明：

? 計量泵：計量泵的選擇一定要注意三點，壓力脈沖盡可能小、流量精度盡可能高、具有壓力補償及超壓反饋叫停功能。通常選擇高精度的柱塞泵、齒輪泵，對于有固體顆粒的工況還可以選擇隔膜泵。

? 閥門：在微混合器的使用過程中，必須要有單向閥，其他閥門可以根據工藝條件及經費預算來自行選擇。單向閥防止工藝側腐蝕性及毒性流體回流，造成二次污染，如果工藝過程中產生壓降或需要加壓，還可以起到保壓的作用。

? 微混合器安裝：

M1金屬微混合器安裝：安裝前，請先確保微混合器內清潔、暢通。安裝時，先將含填料凹槽的板塊置于水平桌面上，其表面清潔且填充好了密封填料,填料可以是腳印型、藥丸型或圓柱體型，標準配置為腳印型及圓柱體型（人工剪裁），材質均為FFKM，可以耐受1600多種化學物質的腐蝕，且具有極低的熱膨脹系數；再將含流道凹槽的板塊填入密封線條，密封線條可以是圓形或矩形，材質為VITON 75、VMQ、PTFE，然后水平蓋在其上方，通過定位銷對齊，穿上螺栓及法蘭螺母后，對角線安裝擰緊，為避免應力集中，請每次旋入1/4圈牙。當板層之間縫隙密合后，即完成安裝，再接入 觸液接頭即可通入液體；拆卸過程亦然。

M2金屬微混合器安裝：安裝前，請先確保微混合器內清潔、暢通。安裝時，先將含填料凹槽的板塊置于水平桌面上，其表面清潔且填充好了密封填料,填料可以是腳印型、藥丸型或圓柱體型，標準配置為腳印型及圓柱體型（人工剪裁），材質均為FFKM，可以耐受1600多種化學物質的腐蝕，且具有極低的熱膨脹系數；再將含流道凹槽的板塊填入密封線條，密封線條可以是圓形或矩形，材質為VITON 75、VMQ、PTFE，然后水平蓋在其上方，插入定位銷對齊，再將對齊后的模塊通過定位銷與兩塊已經填有密封線（FKM、VMQ）的外板對齊卡位，任意晃動其中任意一塊板都不晃動時，即完成對齊過程，然后穿上螺栓及法蘭螺母后，參照圖紙的安裝序號進行對角線安裝，擰緊。為避免應力集中，請每次旋入1/4圈牙。當板層之間縫隙密合后，即完成安裝，再接入 觸液接頭即可通入液體；拆卸過程亦然。

? 微混合器工藝側密封測試：將安裝好的微混合器與背壓閥(BPR)連接，通入工藝流體介質（通常選擇水或乙醇），然后調節閥門入口壓至3.5-7.0MPa，保壓24小時，觀察微混合器是否漏液；如果漏液，則更換O形圈、密封填料、工藝側接頭。

? 微混合器換熱側密封測試：將安裝好的微混合器與3公斤水龍頭連接，慢慢開啟水龍頭至5L/min流量，保壓24小時，觀察微混合器是否漏液；如果漏液，則更換O形圈、密封填料、換熱側接頭。

? 微混合器清洗：當實驗工藝結束后，請及時清洗微混合器，避免混合器內殘留工藝流體，高濃度的工藝流體殘留有可能會使混合器堵塞；清洗溶劑次序依次為反應溶劑、水、乙醇。當混合器發生堵塞時，請將混合器拆卸，浸入到清洗溶劑中，然后用超聲波超聲清洗0.5-1小時；同時可以用軟毛刷蘸清洗溶劑，輕輕擦拭混合器堵塞部位。更多建議請咨詢蘇州汶顥微流控技術股份有限公司www.naimobanjg.com

微混合器的使用： 使用微混合器前，必須充分了解試劑的兼容性，包括密封填料、接頭、混合器模塊對試劑的兼容性，當密封填料、混合器模塊對試劑明顯不兼容時請勿進行作業，否則會損壞微混合器；當密封填料對試劑不兼容時，請更換微混合器內的密封填料材質，達到滿足工況的需求；當接頭不兼容試劑要求時，作業過程需觀察是否漏液及漏液時間，及時更換接頭，從使用安全性角度出發，不建議此項操作。
